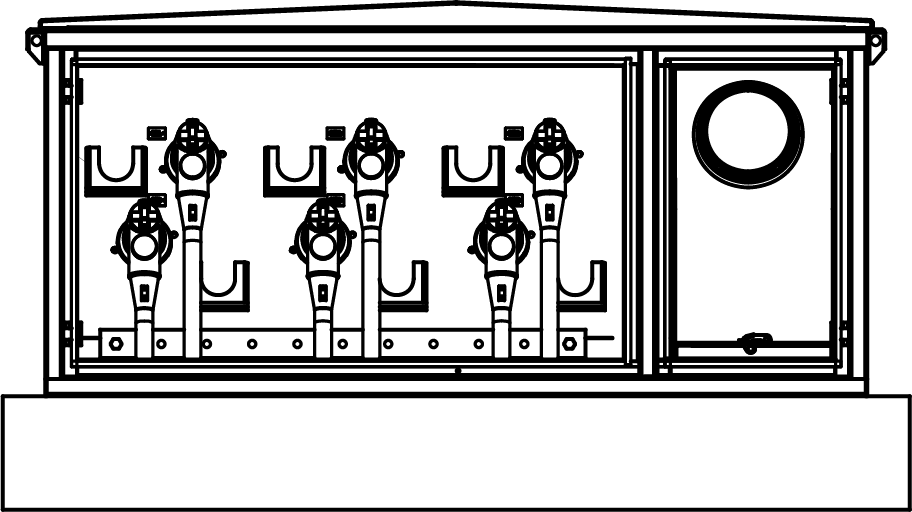

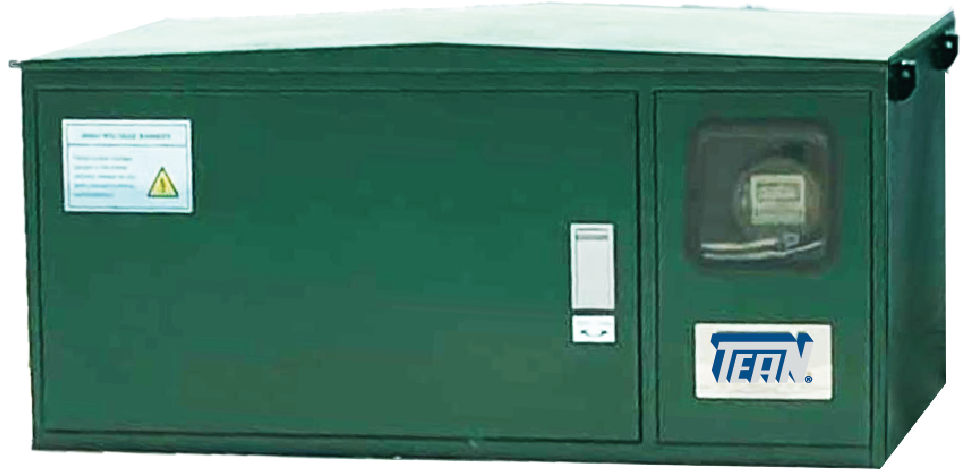

TRANSFORMADOR TRIFÁSICO DE MEDICIÓN TIPO PEDESTAL TEAN® AISLAMIENTO SÓLIDO (PADMOUNTED)
DESDE 6,3KV HASTA 36kV
CLASE DE PRECISIÓN “0,1” Y “0,2S” AUTOMÁTICA
El Transformador Trifásico de Medición Tipo Pedestal TEAN® SL (PADMOUNTED) es una unidad compacta que está constituida de 3 TP’s -TC’s Transformadores de potencial (TP’s) y de corriente (TC’s) que sirven para sistemas de medición y protección hasta 36kV, los cuales se interconectan internamente entre sí de acuerdo a las necesidades a ser aplicada.
El Transformador Trifásico de Medición Tipo Pedestal TEAN® SL. (PADMOUNTED)
es un dispositivo electromagnético que incorpora 3 TP’s – TC’s transformadores de tensión y de corriente. Este equipo es utilizado en las redes eléctricas para reducir las Interiores tensiones y corrientes a valores adecuados, con la finalidad de que estos puedan ser censados por los equipos de medición.
El Transformador Trifásico de Medición Tipo Pedestal TEAN SL (PADMOUNTED) es un equipo innovador que sustituye a una instalación convencional.
COMPONENTES PRINCIPALES
- Placa característica con Diagrama de Conexiones
- Orejas de izamiento.
- Pernos para conexión de puesta a tierra de la cuba.
- Compartimiento metálico en el lado de ST dispone de espacio para instalación del medidor de energía, conteniendo en su interior lo siguiente:
- Interruptor termomagnético tripolar para la protección del circuito de tensión.
- Borneras seccionables para los transformadores de tensión.
. Borneras cortocircuitables para los transformadores de corriente.
- Bases con perfiles en «U» para su fijación y anclaje.
- Seis (06) Bushing Well – 200A (Opcional no incluye).
- Seis (06) Bushing Insert – 200A (Opcional no incluye).
- Seis (06) Conectores Tipo Codo de 15 6 25 kv 200ª (Elbow) (Opcional no incluye).
Nuestro PADMOUNTED cumple con las Normas: IEC 61869-1-2-3-4
