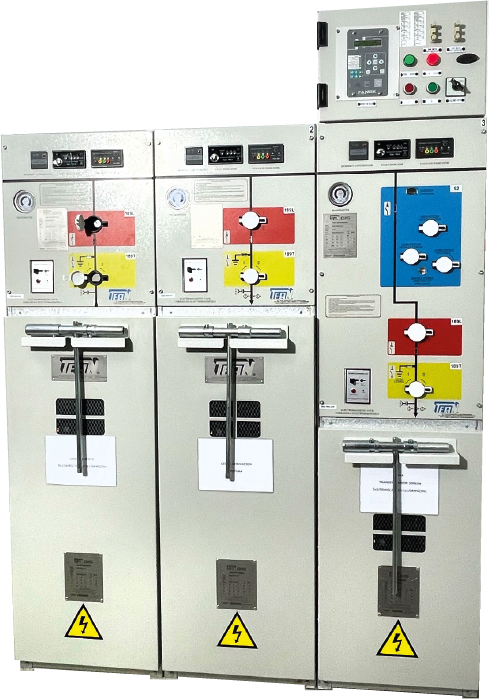

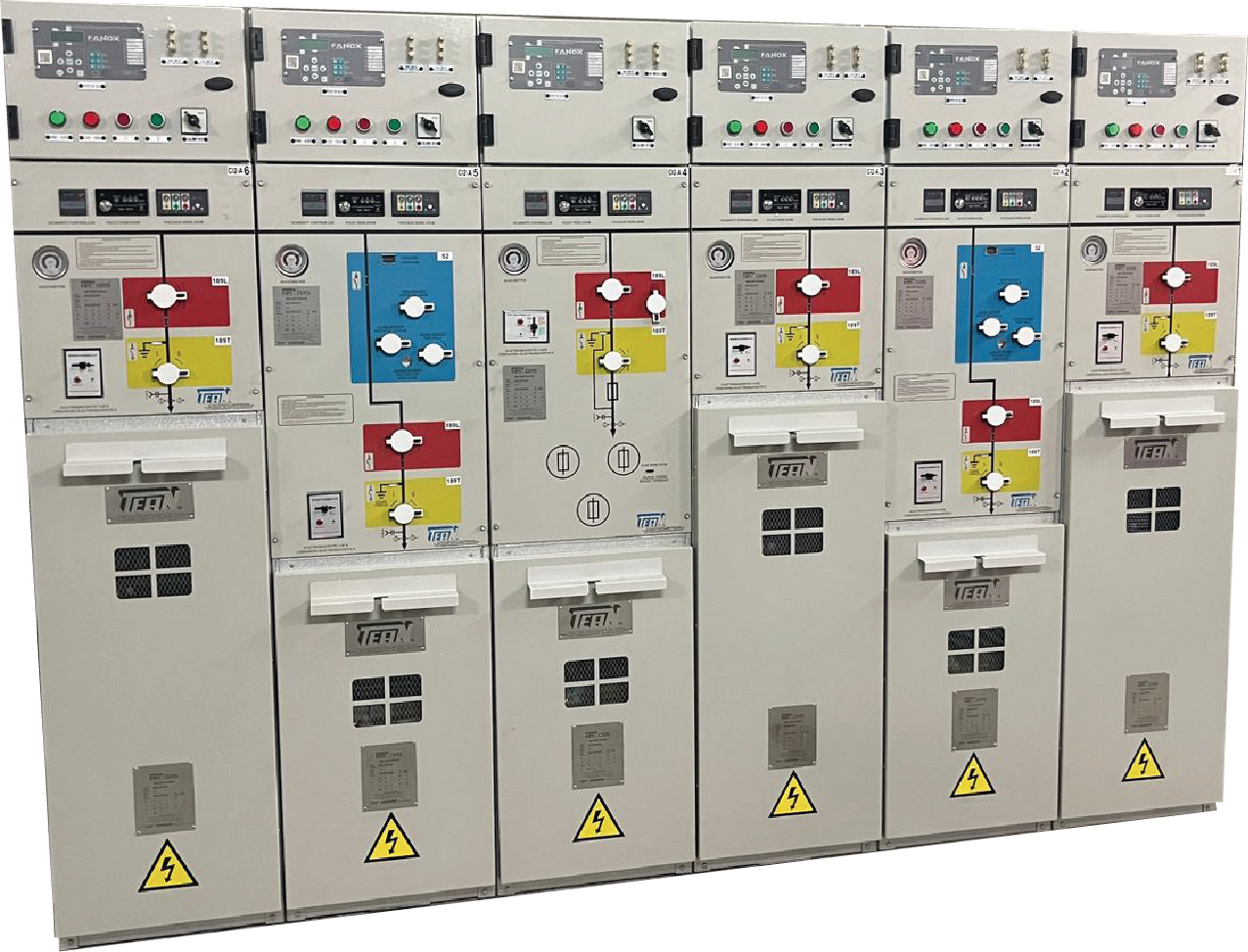

CELDAS SWITCHGEARS TEAN® GIS 24kV
Las Celdas Switchgears TEAN® GIS están compuestas por un monobloque con particiones en una unidad operativa integrada. La carcaza de acero inoxidable está absolutamente sellada, IP67 y contiene el dispositivo del interruptor y todas las partes vivas.
La Celda posee tres posiciones de rotación del Seccionador Bajo Carga: (cerrado, abierto y puesta a tierra) con Disyuntores al Vacío ó con Fusibles, que aseguran la protección de los circuitos de salida y/o los transformadores. Cada unidad de operación contiene un compartimiento de conexión para cable plug-in.
Una válvula de escape brinda la seguridad en un posible evento de sobrepresión dentro del contenedor, de acuerdo al estándar IEC 62271-1; la presión es constantemente monitoreada por un manómetro ubicado en el frente del equipo.
El sistema es fabricado de acuerdo con los estándares IEC anexo EE, relacionado a los sistemas de sellado bajo presión. Clase de partición PM, tipo LSC 2A, IAC AFL.
Todas nuestras celdas Switchgears cumplen con las Normas:
IEC 62271-1
IEC 62271-100
IEC 62271-101
IEC 62271-102
IEC 62271-105
IEC 62271-200
IEC 60068-2-17
IEC 61869-1
IEC 61869-2
Demás Normas dependen del modelo a escoger
IEC 61869-3
IEC 60099-4
IEC 60529
IEC 60265-1
IEC 60694
IEC 61000-4
IEC 60255-1
IEC 60068-series
IEC 61850
ACCESORIOS Y COMUNICACIONES, DEPENDEN DE LA CONFIGURACIÓN DEL CLIENTE
Las Celdas Switchgears TEAN® GIS son usadas en sistemas de distribución secundaria en M.T., para ambientes invasivos altamente contaminantes, espacios confinados, humedades relativas altas, ambientes con ventilación mínima y variaciones extremas de temperatura.
Particularmente pueden ser utilizadas para protección y control de líneas eléctricas, en subestaciones, cámaras de transformación, en plantas industriales, así como en plantas fotovoltaicas, además en soterrados, proyectos eólicos, entre otros.
VENTAJAS
- Operación Manual, Motorizada y Remota (SCADA)
- Las condiciones ambientales no influyen en la vida útil del equipo
- Diseño resistente a Arco Interno
- No requiere mantenimiento durante la vida útil de la Celda
- Instalación simple y eficiente
- Tamaño compacto para espacios reducidos
